Tudo o que voce sempre quis saber sobre Aerógrafos – Parte II

Continuando ao artigo sobre aerógrafos, vamos conhecer mais  um pouco desta maravilhosa ferramenta.

Existem várias classificações e tipos de aerógrafos, que levam em consideração sua mistura de tinta, tipo de alimentação da tinta etc..

Vou falar das mais comuns e mais usadas para o meio de modelismo que é que mais nos interessa.

Quanto a Mistura Tinta + Ar existem duas classificações, os de mistura externa e interna.

A mistura ar e tinta é o que determina o “leque” de abertura de tinta do aerógrafo

Nos aerógrafos de mistura externa, o ar e a tinta se misturam do lado de fora do aerógrafo, quando você pressiona o gatilho, ele joga o ar que puxa a tinta do reservatório, misturando os dois na ponta do aerógrafo, os ajustes que se tem são de pressão do ar, quanto mais você aperta o gatilho mais pressão de ar, e o leque pode ser ajustado previamente antes de pintar, porém não existe um controle durante a pintura e o tamanho mínimo do leque de pintura também é bastante limitado. Este tipo de mistura se dá em aerógrafos de ação simples que explicarei a seguir.

Aerógrafo Ação Simples

Nos aerógrafos de mistura interna, o ar e a tinta se misturam do lado de dentro do aerógrafo, em uma câmara normalmente na ponta do aerógrafo, isto facilita em muito o controle de cada um, assim uma pequena agulha é intrudiza dentro de um tubo por onde saem a tinta e o ar juntos, com isso é possível fazer traços de spray muito finos, pois a agulha serve como uma “tampa” para esse pequeno tubo, em alguns aerógrafos mais refinados, é possível fazer traços com de até 0,2mm de expessura.

Aerógrafo Dupla Ação

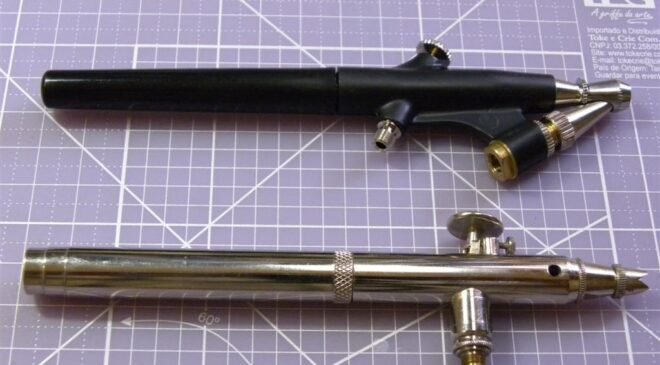

Quanto ao tipo, possuímos basicamente dois tipos de aerógrafos.

Ação Simples

É um dos tipos mais básicos, o único controle que se tem é de saída do ar através de um gatilho, o “leque” de tinta é ajustável, porém fixo, ou seja, toda vez que você quiser um leque maior de tinta, terá que ajustar a alimentação de tinta.

Dupla Ação

Possui um controle maior, pois o gatilho tem dois movimentos, para baixo/cima, onde se controla o fluxo de ar, como nos aerógrafos de ação simples, e para trás/frete, onde se controla a agulha, dessa forma é possível controlar uma infinidade de leques de pintura, durante o trabalho de pintura

Leque de tinta de um aerógrafo Ação Simples

Leque de tinta de um aerógrafo de Dupla Ação

Aqui uma demonstração de pintura, o leque maior é feito por um aerógrafo de ação simples e é o traço mais fino que ele é capaz de fazer, o leque menor é o traço mais fino que um aerógrafo de dupla ação faz (no caso um Badger 100)

Comparação de traços Ação Simples x Dupla Ação

Dessa forma fica bem claro que dependendo da aplicação, cada tipo de aerógrafo é o ideal, o de ação simples é melhor para grandes áreas, ou seja pinturas grandes, como aeromodelos, bolhas de automodelos etc. Já o de duplão ação é mais indicado para pequenas áreas porém mais detalhadas.

Alimentação

Gravidade – Permite trabalhar com pressões mais baixas, este tipo de aerógrafo é o que possui mais precisão, pois com baixas pressões é possível fazer traços muito finos. Existem aerógrafos por gravidade com alimentação superior e outros com alimentação lateral.

Sucção – é um dos tipos mais comuns, o ar que passa pela câmara de mistura interna e suga a tinta para o aerógrafo, onde ocorrerá a mistura, no caso de um aerógrafo de mistura interna, no aerógrafo de mistura externa, a sucção da tinta já faz o leque de pintura. Existem aerógrafos  por sucção com alimentação inferior ou lateral.

Ação Simples, por sucção, alimentação inferior

Dupla Ação, por sucção, alimentação lateral

Dupla Ação, por gravidade, alimentação lateral

Partes de um aerógrafo.

Aqui um aerógrafo de dupla ação desmontado, é possível obrservar sua agulha, corpo, gatilho e câmara de mistura.

Partes de um aerógrafo dupla ação

A maioria dos aerógrafos de dupla ação permitem a troca de agulhas e câmaras de mistura, assim é possível ir de leques de tinta bem finos até bem grossos, permitindo uma boa cobertura sobre qualquer tamanho de superfície.

Em alguns modelos é necessário trocar as duas peças em seperado, como os Badger na foto de exemplo, entretanto alguns modelos, como o Testors, tem estas duas peças fundidas em uma só, sendo muitos simples e prática a troca das mesmas.

Agulha do aerógrafo Badger

A camara de mistura é a peça a esqueda nesta foto, com um anel de vedação

Agulha + camara de mistura de um Aerógrafo Testors

Cada cor de bico é uma combinação diferente de agulha

Fontes de ar.

Existem muitas fontes de ar diferentes que podem suprir um aerógrafo, as mais comuns são os compressores de ar  e os cilindros de ar. Estas latas em spray, geralmente são cheias GLP (o gás de cozinha), servem para a aplicação, entretanto o custo operacional deste tipo de produto é bastante alto, tornando-o inviável.

Cilindro de ar Paasche – Foto: Divulgação

Mas então qual o melhor tipo de compressor ? Certamente os melhores tipos de compressores são os dotados de reservatório de ar, pois permitem uma equalização do ar, os compressores que sopram ar diretamente do diafragma não fazem um fluxo muito constante de ar e geralmente devido ao seu aquecimento a umidade condensa, e um pouco de água sempre sai junto com o fluxo de ar, uma solução nestes casos é utilizar um filtro, que além de ajudar a equalizar o ar também irá permitir que o fluxo seja constante. Existem inúmeros modelos de filtros no mercado.

Para quem não tem dinheiro para comprar um filtro, é possível improvisar usando uma garrafa PET, mas este tipo de adaptação pode ser bastante perigosa pois se a garrafa não resistir a pressão ela pode estourar facilmente virando uma granada de fragmentação dentro de sua oficina. Particularmente não recomendo esta adaptações, pois o risco de se machucar é maior, e o prejuízo pode ser bem maior do que comprar um equipamento próprio para esta finalidade.

Compressor de ar direto – Foto: Divulgação

Filtro de ar – Foto: Divulgação

Outra boa alternativa é comprar um compressor profissional com reservatório de ar, como aqueles usados por pintores profissionais. Particularmente eu utilizo um destes com capacidade de 22 litros, o reservatório é preenchido de ar em apenas 4 minutos e é possível trabalhar cerca de 40 minutos com ele completamente desligado antes de precisar encher o reservatório navamenteo. Entretanto este tipo de compressor faz um barulho enorme enquanto enche seu reservatório, o que é uma desvantagem nestes tipos de compressores além do espaço que ocupam, pois para quem reside em apartamentos, o som de seu compressor não será um coisa muito bem aceita pelos seus vizinhos.

Compressor Profissional – Foto: Divulgação

Existem compressores específicos para modelismo, que possuem um ruído muito baixo, alguns fabricantes de aerógrafos fornecem este tipo de compressor. Certo modelos inclusive já vem até com filtro, são excelentes para aerografia, pois ocupam pouquíssimo espaço.

Compressor Testors Mini Blue – Foto: Divulgação

Compressor Sagyma – Foto: Divulgação

Compressor Iwata Jet Lite – Foto: Divulgação


Uma outra solução, mas que às vezes nem sempre é barata, pois dá um certo trabalho para ser feito, são os compressores caseiros, é possível encontrar alguns projetos na internet, como este aqui publicado no fórum Webkits.

Algumas pessoas os produzem e  comercializam, este tipo de compressor é composto por um motor de geladeira e um reservatório de ar, que pode ser um cilindro de extintor, botijão de gás ou até mesmo tubos de aço. Este tipo de compressor tem um custo relativamente menor que os profissionais e o ruído que emitem tanbém é bem pequeno, eu diria que é praticamente o mesmo ruído de uma geladeira ligada. Algumas fotos de compressores “caseiros”.

Modelo de compressor caseiro – Fonte: Internet

Foto compressor caseiro – Fonte: Internet

Compressor no estilo “caseiro”, mas produzido para venda – Foto: Divulgação


Como é possível ver, existem inúmeras opções no mercado, a limitação é o orçamento e espaço de cada modelista. Bom pessoal por hoje é só, em breve postarei a terceira parte deste artigo. Espero que tenham gostado ,

Não perca as atualizações, assine já o feed do blog e receba um aviso em seu e-mail, clique aqui para assinar.

É isso aí !

Série de Artigos:

Parte I – História da Aerografia

Parte II – Tipos de Aerógrafos

Parte III – Tintas

Parte IV – Limpeza dos Aerógrafos
